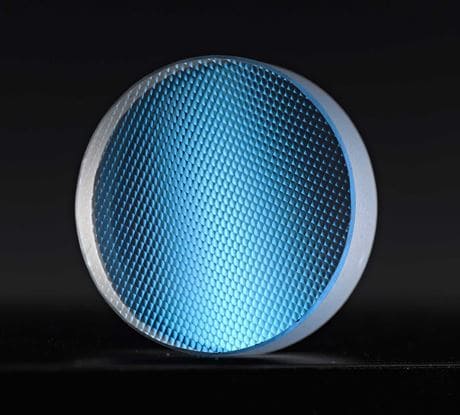

고효율의 다양한 분야를 위한 고정밀 굴절 광학 소자(ROE)
Jenoptik은 귀하의 적용 분야에 맞는 굴절 광학 소자(ROE)를 생산합니다. 이를 위해 당사는 개발 공정에서 고객과 긴밀히 협력합니다.
당사의 정교한 마이크로 광학 제품을 통해 빛 손실은 최소화하면서 많은 기능을 구현할 수 있습니다.
마이크로 광학 제품:
- 정보 통신 기술용 광섬유 및 도파관 연결
- 특정 영역에 걸친 빛의 균질화
- 기존 빔 프로파일을 고객별 농도 프로파일로 변환하는 레이저 빔 형성
장점
- 고객별: 고객의 특정 요구 사항에 맞는 마이크로 광학 제품
- 다목적: 빛의 균질화, 형성, 분할 및 편광
- 강력함: 당사 제품의 취급 범위는 DUV에서 IR까지 넓은 스펙트럼 범위입니다.
- 유연성: 다른 소재로 만든 굴절 광학 소자
- 성공: 개별 설계에서 시스템 통합에 이르는 전문 지식
적용 분야
- 반도체 생산: 석판 인쇄 및 검사 시스템용 마이크로 광학 제품
- 레이저 소재 가공: 레이저 소재 가공 생산 설비의 굴절 광학 소자. 태양 전지 또는 금속 등
- 조명 및 에너지: 현대적인 조명 분야를 위한 마이크로 광학 제품
- 의학: 레이저를 이용한 눈과 피부 치료
- 디스플레이 및 프로젝터: 광선 경로 및 마이크로 프로젝터
- 계측: 파면 테스트 벤치 및 균질 조명 시스템
- 적외선 분야: LIDAR
- 정보 통신 기술: 광섬유 및 도파관 연결기
마이크로 렌즈 어레이

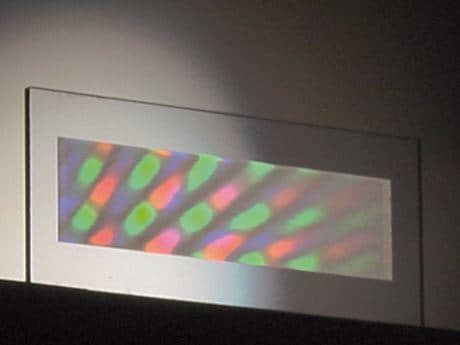

마이크로 렌즈 어레이: 광선 경로의 균질화와 정밀한 빔 유도
마이크로 렌즈 어레이는 주로 작은 공간에서 높은 정렬 정확도를 요구하는 분야에 사용됩니다.
Jenoptik은 그레이스케일 기술을 사용하여 마이크로 렌즈 어레이를 설계하고 생산합니다. 이를 통해 리플로 연납접 기술과 같이 다른 기술을 적용한 경우보다 훨씬 높은 균질성과 높은 충전율을 얻을 수 있습니다. 단일 렌즈의 조리개는 직사각형, 정사각형, 육각형, 원형 또는 타원형이며 매우 유연한 렌즈 프로파일입니다. 큰 렌즈 간격에도 주문형 구성이 가능합니다.
구면, 비구면 및 축외 렌즈 및 렌즈 세그먼트를 사용하므로 이상적인 위치에 비해 0.25 마이크로미터 미만의 절대 위치 정확성을 보장합니다. MLA는 1미크론 이내로 앞뒤로 정렬할 수 있으므로 모놀리식 양면 마이크로 렌즈 어레이를 만들 수 있습니다. 이에 따라 더 작은 공간 내에서 더 큰 기능이 가능합니다.굴절 균질기

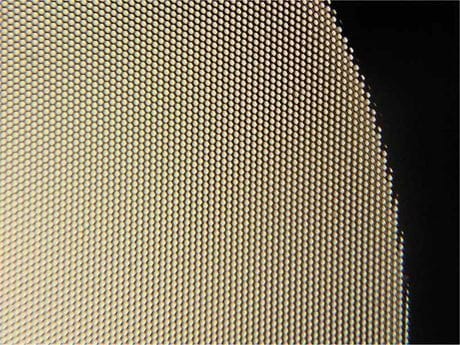

굴절 균질기: 균질한 힘으로 레이저 빔의 형성을 제어할 수 있음
다수의 레이저 적용 분야에서는 특정 영역에 균질한 강도로 정확하게 제어되는 배광이 필요합니다. 이는 회절 또는 굴절 균질기를 사용하여 달성할 수 있습니다.
Jenoptik은 불균질한 광선을 잘 제어되고 균질한 농도로 혼합 및 결합하는 마이크로 렌즈 어레이를 사용하여 굴절 균질기를 만듭니다. 당사의 굴절 균질기는 단일 모드, 다중 모드, 단색 또는 광대역 특성을 가진 입력과 함께 사용할 수 있습니다. 이를 통해 사실상 모든 빔 형태를 만들어 정확하고 균질한 조명을 만들어 낼 수 있습니다.
굴절 균질기는 레이저 빔이 제어된 형태를 유지해야 하는 레이저 분야에 이상적입니다. 따라서 피부 치료, 레이저 소재 가공 및 레이저 수술에 이상적입니다. 굴절 광학 소자는 통신, 산업용 이미지 처리, 표적 시스템, 마킹 및 인쇄와 같은 분야에서도 사용될 수 있습니다.
광학 소자는 3 ~ 5 % 균질성을 달성할 수 있고 원형, 사각형 또는 다른 농도 분포를 생성할 수 있습니다. 회절 산광기 대신 균질기를 사용하는 주된 장점은 매우 낮은 0 차수로 더 넓은 파장 범위에서 사용할 수 있다는 것입니다. 따라서 DUV에서 LWIR까지 전체 범위를 취급(결합 시)하는 다양한 ROE를 생성할 수 있습니다.
