구성 요소에서부터 하위 시스템 레벨에 이르기까지 설계 유연성 발휘

당사의 독점적인 방열판 및 조립 기술을 활용하여 업계 최고의 성능을 갖춘 장착형 다이오드 레이저 제공

세 개의 장점, 즉 광학 출력, 전기 광학(EO) 효율, 패키지 수명은 원하는 방출 파장과 작동 모드에서 작동하는 다이오드 레이저의 성능을 보여 줍니다.

다이오드 레이저 선택에서 가장 중요한 부분은 광학 출력이 아니라 응용 분야에서 요구하는 명확한 신뢰성 지점에서의 광학 출력입니다.
수명을 줄이고 광학 전력을 최대화하는 데 중점을 두든, 광학 출력을 줄이고 수명을 최대화 하는 데 중점을 두든 관계 없이 당사는 고객이 올바른 제품을 선택할 수 있도록 지원합니다.

Jenoptik은 대량 생산 분야의 고출력 다이오드 레이저 어셈블리를 개척해 왔으며，현장에서 AuSn 솔더링을 도입한 최초의 회사 중 하나였습니다.

여전히 업계 표준형 방열판 설계(CS，CT)와 In- 또는 AuSn 솔더링을 기반으로 한 확립된 조립 기술을 적용하는 동시에, Jenoptik에서는 주로 당사의 양면 수동 냉각식 패키지 CN 및 LK 내에 독점적인 최첨단 방열 및 다이 부착 기술을 활용하는 데 초점을 두어 최첨단 광학 펌핑 방식과 다이렉트 다이오드 레이저 기술을 지원하고 있습니다. 자사 제조공장과 레이저 조립 현장 간의 긴밀한 교환을 통해, 사용되는 레이저 바를 특정 방열판 기술과 적용하고자 하는 원하는 작동 모드에 맞춰 조정할 수 있습니다.

마이크로렌즈를 이용한 빔 콜리메이션 옵션 또는 회절 광학 소자(DOE)를 이용한 빔 쉐이핑 옵션은 고객의 광학 인터페이스에 일치시키기 위한 당사의 개방형 방열판 레이저 기술 포트폴리오에 포함됩니다.

당사의 최신 개방형 방열판 세대 Lk로 최대 300 W의 광학 출력 제공

당사의 업계를 선도하는 개방형 방열판 다이오드 레이저 제품 기술로 장착된 각 레이저 바의 출력을 향상시켜 복잡한 구조를 단순화하고, 또한 이를 통해 시스템 레벨에서 소유 비용을 절감시킬 수 있다는 장점을 귀사의 광학 펌핑 또는 DDL 기술 응용 분야에 활용할 수 있습니다.

Jenoptik의 최첨단 레이저 바와 다이 마운팅 및 어셈블리 기술의 최신 혁신을 결합하여 9xx 영역에서는 cw 및 하드 펄스 모드에서 최대 300 W의 광학 출력에 도달할 수 있습니다.

• 자세히 알아보기

cw 및 qcw 작동을 위해 멀티 킬로와트 범위로 전력 스케일링

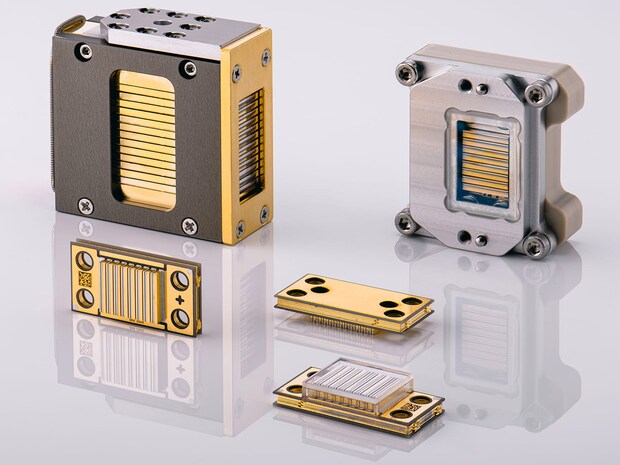

멀티 레이저 바 패키지 내에 서브마운트를 수직으로 적층하면 kW 범위로 전력을 확장하는 고도의 모듈식 접근 방식을 활용할 수 있습니다.

고출력 다이오드 레이저 어레이에 내재된 모듈성을 통해, 주어진 중심 파장에서 필요한 출력 레벨로 레이저 스택을 유연하게 확장할 수 있습니다.

수직 스택은 주로 최고 수준의 출력을 요구하는 응용 분야를 위한 다이오드 레이저 패키지입니다.

빔 품질(빔 파라미터, BPP)은 서브마운트의 냉각 용량을 떨어트리지 않고 1.0 mm에 가까운 최저 피치(= 인접한 스택들간의 거리)를 적용하여 가능한 한 최적화됩니다.

당사의 모든 수직 스택은 의료용, 산업용에서부터 임무 수행에 필수적인 최종 사용에 이르기까지 응용 분야별 조건에서 시험 및 테스트를 거칩니다. 당사의 입증된 hard-solder 기술은 가장 열악한 환경 조건에서도 적용 가능합니다.

다이오드 레이저 스택 기술에 내재된 높은 모듈성을 고려해 볼 때, 모든 솔루션에 적합한 것은 없습니다.

의료，조명 및 신호 분야에서 검증된 응용 분야를 위한 최대 8W의 연속파 출력을 제공하는 신뢰할 수 있는 532 nm 레이저 광원

Jenoptik은 다이오드 펌프형 박막 디스크 레이저 기술 개발 및 상용화를 개척했으며, 다이오드 펌프형 고체 레이저의 설계 및 제조에 30년 이상의 경험을 갖고 있습니다.

25,000개 이상의 유닛이 설치된 당사의 cw-532 nm 박막 디스크 레이저는 안과，피부과，수의학，레이저 투사 및 품질 관리와 같은 다양한 응용 분야에서 검증되었습니다.

당사의 532 nm 박막 디스크 레이저의 작동은 자체 제작된 Nd:YVO4 게인 크리스털 및 TEC 제어식 내부 주파수 더블링 LBO 크리스털의 TEC 제어식 레이저 다이오드 펌프 소스에 기반하고 있습니다.

다른 고체 레이저 기술과 비교해 볼 때, 박막 디스크 레이저는 열 렌즈 형성의 억제로 인해 이득 매질의 물을 사용하지 않는 냉각 및 높은 빔 품질(M² ~ 5)을 제공하여 최고의 전기 광학 효율을 제공합니다. 이를 통해 검증되고 신뢰성이 높은 JenLas® D2.x 및 JenLas® D2.mini 시리즈를 통해 레이저 기반 치료 의료 분야에서 다양하게 응용될 수 있습니다.

업계를 선도하는 최저 폼 팩터로 소형화된 JenLas® D2.mini 2-8W는 손바닥에 알맞은 형태로, 의료 레이저 시스템에 쉽게 통합할 수 있도록 러기드형의 밀폐된 OEM 설계로 제작됩니다.

• 자세히 알아보기

고도로 맞춤화된 레이저 기반 솔루션을 제공하기 위해 레이저 기술 및 시스템 통합에 대한 당사 자체 전문 지식 활용

개방형 방열판 고출력 다이오드 레이저는 모듈형 스케일링 및 맞춤형 다이오드 레이저 시스템 구성을 위한 다용도의 빌딩 블록을 제공합니다.

당사는 다이오드 레이저 부품을 빌딩 블록으로 제공할 뿐만 아니라 다음 사항들을 결합하고 활용합니다

• 레이저 시스템 통합에 대한 당사의 전반적인 전문 지식
• 열기계 설계 관련 당사의 전문 지식
• 레이저 제어 및 안전 전자장치를 위한 파트너 네트워크
• 의료 전기 장비 등과 같은 규범적 환경에 대한 당사의 지식
• 당사의 프로젝트 매니저 풀

귀하의 필요에 맞춘 고도로 맞춤화된 레이저 시스템을 공동 개발하는 데 그 목적이 있습니다. 주로 다이오드 레이저 기반 솔루션에 초점을 맞추는 동안(예:

• 다이오드 레이저 어셈블리, 예: 용접, 가열, 경화 또는 어닐링 등의 소재 가공 시 저휘도 라인 레이저 응용 분야용 선형 레이저 소스 어셈블리
• 광섬유 결합형 다이오드 레이저 시스템, 예: 반도체 산업의 레이저 기반 에칭용

또한 다음과 같이 통합도 합니다:

• 고체 레이저, 당사의 의료 레이저 시스템 JenLas® MLS Green에 사용됨
• 광섬유 레이저: 예: 산업용 마킹 및 미세가공의 고정밀 응용 분야용 JenLas® fiber ns 25 – 105를 기반으로 함
