레이저 소재 가공 응용 분야용 BEX 시리즈 빔 확장기

수동 또는 가변적으로 조정 가능하거나 전동식이든 상관없이 BEX 제품군의 빔 확장기는 견고하고 유연하며 내구성이 뛰어납니다.

생산용이든 실험실용이든 Jenoptik은 정밀하고 신뢰할 수 있는 빔 가이드 시스템을 위해 다양한 파장의 빔 확장기를 제공하고 있습니다. 당사의 빔 확장기는 레이저 소재 가공의 정밀 요구사항에 맞게 최적화되어 있으며 매우 다양한 응용 분야에 적합한 솔루션을 제공하고 있습니다. BEX 제품군의 가변적이고 수동 조정 가능한 빔 확장기 이외에도 전동식 버전인 BEX-M 및 고정 배율 버전인 Fix-BEX 빔 확장기를 제공하고 있습니다.

제품 개요

고정 배율 기능이 있는 빔 확장기

Jenoptik의 Fix-BEX 제품군은 줌 배율을 변경할 필요가 없는 응용 분야에 적합한 솔루션을 제공합니다.
빔 확장기 제품 그룹

가변 배율 빔 확장기 - 수동 조정 가능

BEX 빔 확장기는 다양하고 까다로운 응용 분야에 적합한 유연성을 제공합니다
BEX-M-1x-8x

가변 배율 빔 확장기 - 전동식

BEX-M 전동식 빔 확장기는 소프트웨어 제어식 레이저 빔 크기 조정을 위한 최적의 솔루션입니다.

Advantages of beam expanders from Jenoptik

빔 안정성

유연한 초점 덕분에 레이저 빔 발산 감소됨

견고하고 내구성이 있음

설정 변경 중 렌즈 요소 회전 없음

고정밀도

정밀한 레이저 빔 출력을 위한 내부 반사가 없는 강력한 광학 설계

양면 가능

레이저 빔 크기를 늘리거나 줄일 수 있음

공정 신뢰성

절차, 프로세스 및 인증에 대한 높은 표준

회절 제한됨

빛의 회절에 의해서만 제한되는 레이저 빔의 직경

Discover our Fix-BEX fixed magnification beam expanders

For reliable and powerful performance in demanding laser applications
HTML picture-Element

고정 배율의 Fix-BEX 빔 확장기

Fix-BEX 빔 확장기 355 nm (UV)

고출력 및 극초단 펄스 시스템

이 빔 확장기는 355 nm 파장에 적합하도록 설계되었으며 최대 8 mm(1/e2)의 큰 입력 구경을 갖고 있습니다. 명확하고 안정적인 레이저 출력을 제공하며 고출력에서 1.5x, 2x, 4x 또는 8x 확장 계수와 함께 사용할 수 있습니다. 고정밀 광학 설계로 회절 제한 이미징을 보장하고 내부 초점이 생기지 않도록 방지합니다. 또한 발산 설정을 표준으로 제공합니다. 하우징은 최대 저항 및 내구성을 위해 스테인리스 스틸로 제작되었으며 광학 요소는 AR 코팅이 된 견고한 석영 유리로 되어 있습니다. 이 빔 확장기는 역방향 모드에서 사용할 수 있도록 양쪽에 나사로 고정되어 있습니다.

기술 데이터 및 다운로드
줌 배율1.5x2x4x8x
줌 배율 주문번호1.5x 663991*2x 663992*4x 663993*8x 663994*
줌 배율 데이터 시트(pdf) - 모두를 위한 하나1.5x Fix-BEX 355nm.pdf2x Fix-BEX 355nm.pdf4x Fix-BEX 355nm.pdf8x Fix-BEX 355nm.pdf
줌 배율 STEP 데이터(stp)1.5x Fix-BEX 355nm 1.5x.stp2x Fix-BEX 355nm 2x.stp4x Fix-BEX 355nm 4x.stp8x Fix-BEX 355nm 8x.stp
줌 배율 Zemax 블랙박스1.5x Fix-BEX 663991.zip2x Fix-BEX 663992.zip4x Fix-BEX 663993.zip8x Fix-BEX 663994.zip
* 곧 구매 가능: 공급 일정 정보는 저희에게 문의하십시오

BEX variable beam expander with manually adjustable magnification

The BEX beam expanders offer more flexibility for diverse applications
HTML picture-Element

최대의 유연성을 위해 수동으로 배율을 조정할 수 있는 가변 BEX 빔 확장기

당사의 조정 가능한 빔 확장기는 레이저 소재 가공을 위한 고정밀 요구 사항을 충족시킵니다. 모든 버전은 355 nm, 515...540 nm 및 1030...1080 nm의 파장에서 사용할 수 있습니다.

BEX 1x-4x

BEX 1x-4x 빔 확장기
  • 콤팩트한 길이
  • 석영 유리 시스템
  • 높은 빔 안정성
  • 높은 이미지 품질
  • 확장 계수는 1x에서 4x까지 매끄럽게 조정 가능합니다

BEX 1x-4x steadfast

빔 확장기 1x4x steadfast
  • 움직이는 광학 소자의 안정적인 선형 유도를 위한 혁신적인 기계 설계
  • 석영 유리 시스템
  • 높은 빔 안정성
  • 높은 이미지 품질
  • 조정 세트 사용 가능
  • 확장 계수는 1x에서 4x BEX 2x-10x까지 매끄럽게 조정 가능합니다

BEX 2x-10x

빔 확장기 2x-4x
  • 초대형 줌 범위
  • 높은 빔 안정성
  • 석영 유리 시스템
  • 높은 이미지 품질
  • 확장 계수는 2x에서 10x까지 매끄럽게 조정 가능합니다

BEX 1x-8x

빔 확장기 1x-8x
  • 고출력 응용 분야를 위해 설계됨
  • 높은 빔 안정성
  • 높은 이미지 품질
  • 조정 세트 사용 가능
  • 확장 계수는 1x에서 8x까지 매끄럽게 조정 가능합니다

Set the zoom factor using remote, software control

At the touch of a button, the BEX-M series of motorized beam expanders offer high-power, quality and ease of use.
HTML picture-Element

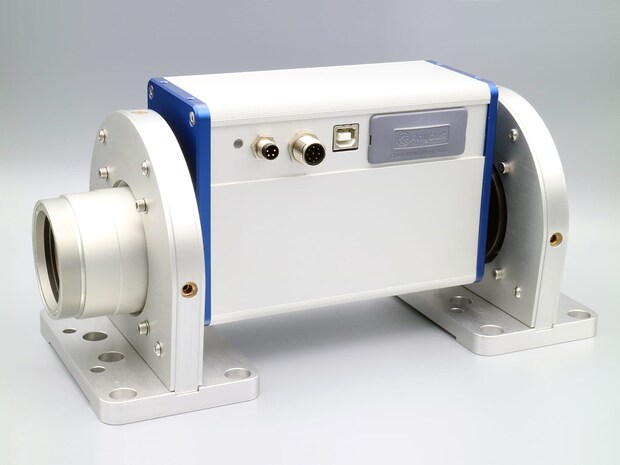

가변 빔 확장기 BEX-M1x-8x - 전동식 조절 가능한 줌 포함

BEX-M-1x-8x

전동식 빔 확장기 1x-8x는 레이저 소재 가공의 생산 단계를 간소화합니다

Jenoptik은 전동식 빔 확장기 1x-8x를 사용하여 시간, 품질 및 사용 편의성의 주요 매개변수를 최적화하고 균형 있게 조정하여 시장 요구 사항에 적응할 수 있도록 도와줍니다. 결과적으로 전동식 빔 확장기는 Jenoptik의 SilverlineTM 시리즈의 F-Theta 렌즈와 완벽하게 조화를 이루며 다양한 빔 유도 시스템에 사용할 수 있습니다.

전동식 빔 확장기는 해당 소프트웨어 인터페이스를 통해 각종 레이저 소재 가공 시스템에 손쉽게 통합될 수 있습니다.

  • 소프트웨어 명령을 통해 1배에서 8배까지 줌 배율을 매끄럽게 조정
  • 시스템 전체에 걸쳐 허용 오차 보상을 위해 레이저 빔 발산을 대상으로 한 조정
  • 지속적인 고품질을 위한 탁월한 빔 안정성
  • 통합된 소프트웨어 기능으로 설정 시간을 단축시켜 생산 효율성을 높임

액세서리에 대한 자세한 정보는 요청 시 제공해 드립니다.

실제 작업 살펴보기

사용자 보고서를 보려면 여기를 클릭하십시오: "디지털 레이저 소재 가공 시장의 성장을 위한 통합 가능한 솔루션."
