탁월한 품질의 Jenoptik 고정밀 광학 구성 요소 및 광학 박막 소자

Jenoptik은 빛을 사용하는 정밀 계측, 분석, 구조화 및 가공을 위한 고품질 광학 구성 요소를 생산합니다. Jenoptik 구성 요소는 고객의 구체적인 요구를 만족시킬 수 있도록 최적화됩니다.

광학 구성 요소
Jenoptik의 고정밀 광학 구성 요소 및 광학 박막 소자는 당사가 보유한 핵심 전문 기술의 일부분입니다. Jenoptik은 레이저 소재 가공에서 생명공학, 의학기술, 안보 및 방위 그리고 반도체 시장에 이르는 다양한 분야에 적용 가능한 고품질 구성 요소를 개발하고 생산합니다.

Jenoptik은 사실상 모든 광학 소재를 사용하여 고정밀 광학 구성 요소를 생산하는 세계적으로 몇 안되는 공급 업체 중 하나입니다. 이러한 소재로는 광학 유리, 융합 실리카와, 불화칼슘, 불화마그네슘, 게르마늄 및 실리콘과 같은 결정체, 유리 세라믹 및 특수 소재가 있습니다. 모든 구성 요소에 대한 무반사 코팅 공정을 통해 표면에 반사가 없음이 보장됩니다. 이 공정에서는 자외선(DUV)에서 원적외선(FIR)까지의 전체 스펙트럼 범위를 취급합니다.

장점

  • 다목적: 측정, 분석, 구조화 및 가공 작업에 빛 사용
  • 개별성: 특정 요구 사항에 맞게 최적화됨
  • 유연성: 거의 모든 광학 소재로 제작된 고정밀 광학 구성 요소
  • 수직 통합: 설계 단계에서부터 시스템 통합에 이르기까지의 Jenoptik 전문 지식

적용 분야

  • 레이저 소재 가공: 소재 가공을 위한 광학 구성 요소
  • 생명공학 및 의료 기술: 예방, 진단 및 치료를 위한 광학 구성 요소
  • 방위 및 보안: 다양한 보안 및 방위 분야를 위한 모듈 및 시스템
  • 반도체 시장: 반도체 산업 장비용 광학 구성 요소/모듈

제품 미리보기

Jenoptik의 고정밀 광학 구성 요소에 대해 자세히 알아보십시오.

평면 광학 제품

평면 광학 제품

Jenoptik에서는 최첨단 기술을 사용하여 다양한 형태와 소재로 평면 광학 제품을 생산 및 코팅합니다. Jenoptik의 평면 광학 장치의 품질은 탁월합니다. 평면 광학 장치는 프리즘, 빔 분할기, 창, 쐐기판 및 필터의 기초로 사용됩니다.

설계 단계부터 무반사 코팅 공정까지 당사는 항상 고객의 특정 요구 사항에 맞춰 시제품 또는 시리즈 생산으로 고품질 평면을 생산합니다.

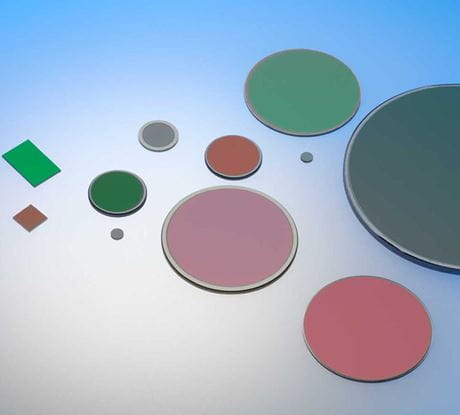

밀폐형 납땜 밀봉을 위한 적외선 필터, 창 및 덮개 유리

광학 필터

당사는 다양한 광학 필터를 개발하고 생산합니다. 이런 필터는 방사선 검출기의 성능을 향상시키고 검출기의 신호 대 잡음비 또는 응답 감도에 영향을 주기 위해 사용할 수 있습니다.

코팅은 게르마늄, 실리콘 및 사파이어와 같은 소재로 만든 공작물에 적합합니다. 이 코팅은 매우 견고하고 환경에 대한 영향으로부터 보호되며 비용 효율적입니다. 또한 필터는 DIN ISO 또는 MIL 표준의 모든 요구 사항을 충족하며 방사성 물질이 포함되어 있지 않습니다. 필요한 경우 가장자리가 납땜에 적합한 모든 필터를 공급할 수 있으며 이런 필터는 기존 시스템에 쉽게 통합할 수 있습니다.

데이터 시트

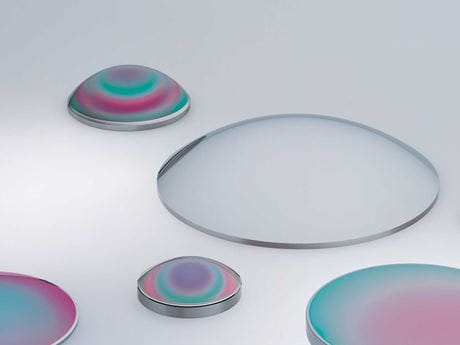

구면

구면

Jenoptik의 고품질 구면 광학 제품은 레이저 소재 가공, 반도체 산업 및 의료 기술과 같이 기술적으로 복잡한 분야 및 까다로운 시장에서 광범위하게 사용할 수 있습니다. 당사는 귀하의 요구 사항에 맞는 가장자리 형상이 특별하고 직경이  10mm ~  300mm인 구면 광학 제품을 공급합니다.

이런 제품은 다음과 같습니다.

  • 평면 블록 렌즈
  • 평면 오목 렌즈
  • 양면 볼록 렌즈
  • 양면 오목 렌즈
  • 반달 렌즈
  • 세그먼트 렌즈

필요한 경우 세그먼트 렌즈를 최대  1000mm 길이로 제작할 수도 있습니다.

Jenoptik은 광학 유리, 융합 실리카, 불화칼슘, 불화마그네슘, 게르마늄 및 실리콘, 유리 세라믹 및 특수 소재와 같은 다양한 소재로 구면 광학 제품을 생산하는 전문 업체입니다. 응용 분야에 따라 구성 요소에 내구성이 높고 효율적인 무반사 코팅을 적용합니다. 이렇게 하면 저항력이 높아지고 전도성이 좋아집니다. 또한 DIN ISO 또는 MIL 표준에 따라 테스트합니다.

데이터 시트

비구면

광학 구성 요소

Jenoptik의 오목 비구면 및 볼록 비구면은 다양한 응용 분야에 사용하기에 적합합니다. 복잡한 형상특별한 표면 처리 기술로 최첨단 카메라 시스템, 마이크로 머시닝, 석판 인쇄, 센서, 가상 현실 헬멧 또는 안경과 망원경에 사용하는 경우 완벽합니다. 회절 반점이 다른 비구면은 산업용 레이저, 수술 용 레이저 및 바코드 레이저 스캐너에도 사용할 수 있습니다.

당사는 특정 요구 사항을 충족시키기 위해 회전 대칭, 타원형 및 축외 형상으로 비구면을 제작할 수 있습니다. 당사는 이 공정에 유리, 유리 세라믹, 석영 유리, 불화칼슘, 불화마그네슘, 게르마늄 및 실리콘, 금속과 같은 다양한 광학 소재를 사용하는 전세계에서 몇 안되는 회사 중 하나입니다. 비구면 구성 요소의 무반사 코팅의 취급 범위는 DUV에서 IR까지의 스펙트럼 범위입니다.

데이터 시트

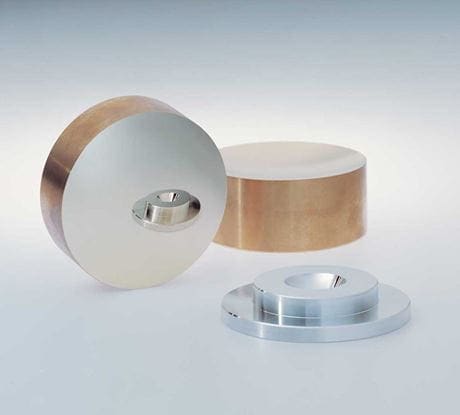

미러

광학 미러

Jenoptik의 고품질 미러는 목표 빔 유도를 위해 산업, 의학 및 과학 분야에 사용할 수 있습니다. 이런 미러는 복잡한 기하학, 치수 정확도, 안정성최대 반사율을 제공합니다.

당사는 평면, 구면, 비구면, 원통형 및 원환체 미러를 다양한 용도로 제공합니다. 이런 미러는 고객의 특정 요구 사항을 충족시키기 위해 Jenoptik에서 설계 및 제작했습니다. 기존의 기판 소재 외에 금속 기판도 사용합니다.

미러의 금속 또는 유전체 코팅은 고객의 요구 사항을 충족하도록 최적화되어 있습니다. 이 때 이러한 코팅은 환경 영향으로부터 구성 요소를 보호하고 반사를 향상시킵니다. Jenoptik은 DIN ISO 또는 MIL 표준에 따라 모든 구성 요소를 테스트합니다.

데이터 시트

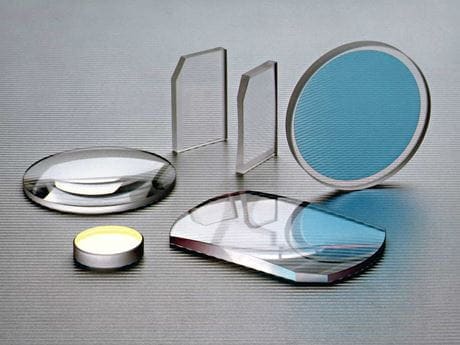

원통형

원통형 광학 제품

Jenoptik은 정밀하고 테스트된 품질의 평면 볼록, 평면 오목, 양면 볼록 또는 양면 오목, 원통형 광학 제품을 생산합니다. 이런 고품질의 원통형 광학 제품은 레이저 스캐닝, 레이저 투영, 빔 균질화 및 PCB 제조에 사용하기에 이상적입니다. 또한 결함 분석에도 뛰어난 솔루션입니다.

귀하의 요구 사항을 충족시키기 위해 원형, 직사각형 또는 2차 형태의 정밀 원통형 렌즈를 공급합니다. 광학 구성 요소는 DUV, UV, VIS 및 IR 스펙트럼 범위를 위해 고반사 또는 무반사 코팅이 가능합니다. 특수 코팅을 사용하는 경우 원통형 렌즈가 향상되고 내구성이 개선됩니다.

데이터 시트

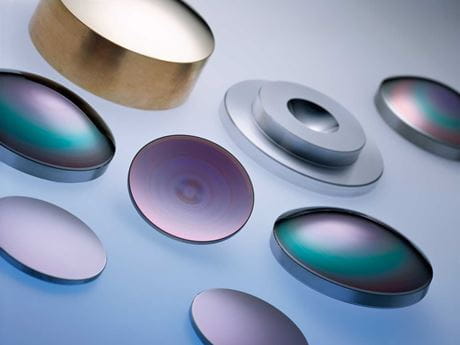

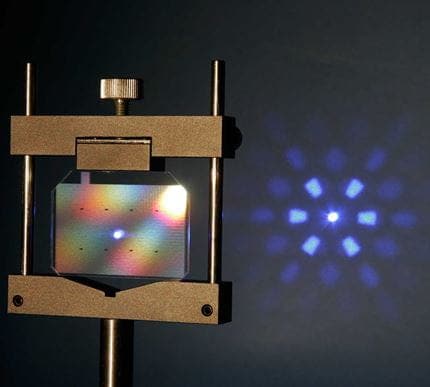

하이브리드 광학 제품/회절 광학 제품

하이브리드 IR 광학 구성 요소

효율성과 정밀도를 보장하는 방식으로 적용 분야에서 형상 및 유도된 빛을 사용할 수 있습니다. 이는 Jenoptik에서 구면, 비구면, 굴절 표면을 회절 구조와 결합하기 때문입니다. 컴팩트한 설계로 회절 광학 제품에는 기존 시스템보다 구성 요소와 소재가 적게 사용됩니다. 게다가 조립은 더 쉽습니다. 그러므로 광대역 적용 분야를 위한 광학 구조물을 보다 향상된 비용 효율적인 방식으로 구현할 수 있습니다.

Jenoptik은 적외선 적용 분야를 위해 광학 소재로 하이브리드 구성 요소를 생산합니다. 적외선 대물 렌즈 및 시스템뿐만 아니라 이미지 캡처, 대상 탐지 및 적외선 카메라 기술에도 이상적입니다. 오목, 볼록, 평면, 구면 및 비구면 표면을 선택할 수 있습니다.

데이터 시트

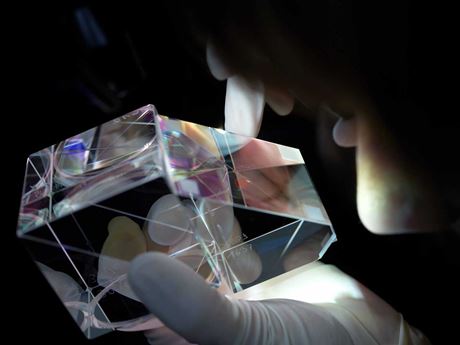

광학 어셈블리

정밀 광학 구성 요소 및 어셈블리

광학 필터 및 코팅은 Jenoptik의 핵심 전문 기술의 일부입니다. 당사의 전문가는 시제품 또는 시리즈 생산으로 고성능 광학 코팅을 개발하고 생산할 수 있습니다.

Jenoptik의 코팅을 사용하는 경우 원하는 방향으로 빛을 유도할 수 있습니다. 코팅은 특정 파장을 필터링하고, 광학 제품을 반사시키며, 필요한 경우 반사의 방향을 바꾸거나 줄입니다.

당사에서 제공하는 서비스:

이러한 고품질의 코팅으로 최첨단 광학 제품을 적용 분야에 사용할 수 있지만 이는 복잡할 수도 있습니다. 코팅의 취급 범위는 DUV에서 LWIR까지의 스펙트럼 범위입니다. 모든 코팅은 DIN ISO 또는 MIL 표준에 따라 Jenoptik에서 테스트하고 인증합니다. DUV에서 FIR까지의 파장 범위의 표준화된 코팅에 대해 자세히 알아보십시오.

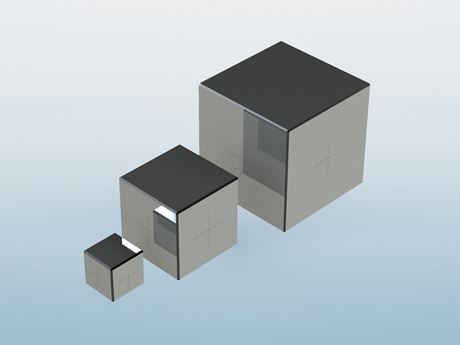

OrthoLine Optical Alignment Cubes

OrthoLine 광학 정렬 큐브

The Standard for High Precision Alignment Tooling

Jenoptik´s OrthoLine optical alignment cubes are  designed primarily for processes that require precision datum registration - including applications in the life and health sciences, metrology and defense.

Features:

  • 5 sides polished perpendicular to < 2 arcseconds
  • Durable high reflective chome coating
  • Sides flt to better than λ/10
  • High quality fused silica substrates
  • Fiducial pattern on 5 sides centered to +/- 0.025 mm

데이터 시트
